Ковшовый элеватор ленточного типа‌

Что такое Ковшовый элеватор ленточного типа?

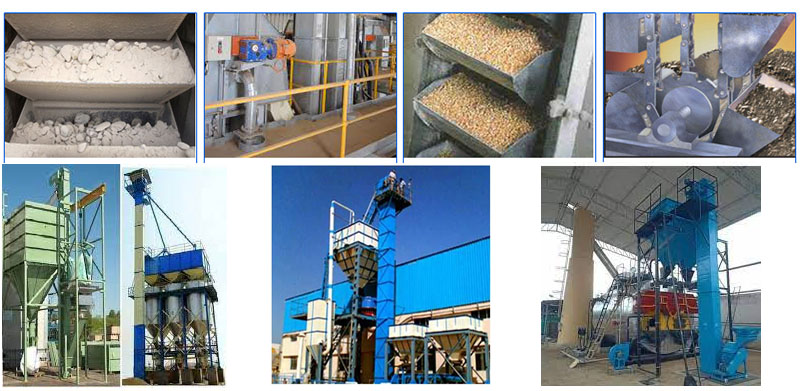

Ковшовый элеватор ленточного типа устройство представляет собой разновидность вертикального транспортерного оборудования, в котором в качестве тягового элемента используется высокопрочная резиновая лента. Он может непрерывно поднимать порошкообразные, гранулированные и мелкие куски материалов через бункер, закрепленный на ленте. По сравнению с традиционными цепными элеваторами ленточные ковшовые элеваторы работают более плавно и с меньшим шумом и подходят для таких отраслей промышленности, как переработка зерна, цемента, угля, химическая промышленность и металлургия.

Низкий уровень шума при работе (на 30% ниже, чем у цепной тали)

Большая производительность транспортировки (до 238 м³/ч)

Низкие затраты на техническое обслуживание (длительный срок службы ремня и простота замены)

Высокая адаптивность (изготавливаемые по индивидуальному заказу термостойкие и коррозионностойкие ремни)

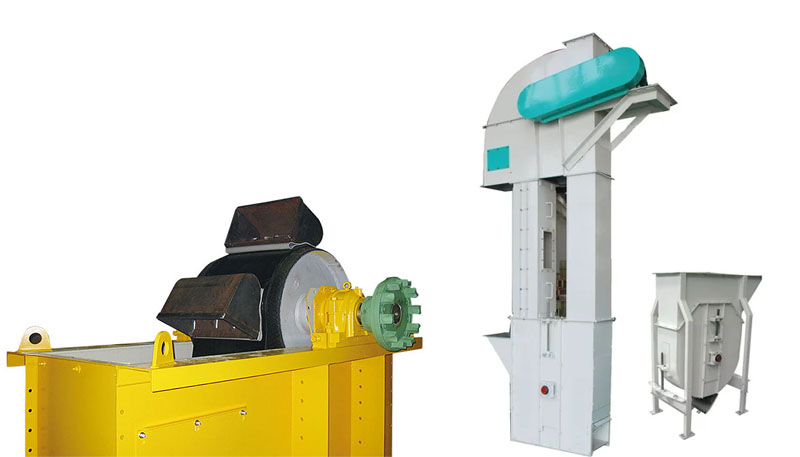

Ковшовый элеватор ленточного типа модели

Ковшовый элеватор ленточного типа можно разделить на различные модели в зависимости от формы бункера и производительности транспортировки, чтобы удовлетворить потребности различных отраслей промышленности Описание типа бункера:

Модель	Тип бункера	Объем транспортировки (м/ч)	Применимые материалы	Максимальная высота подъема
TD100	Q/H/ZD/SD	4-27	Пылевидный уголь, зерно	40м
TD250	Q/H/ZD/SD	16-59	Цемент, песок и гравий	40м
TD400	Q/H/ZD/SD	68-110	Руда, удобрение	40м
TD630	Q/H/ZD/SD	148-238	Кокс, кварцевый песок	40м

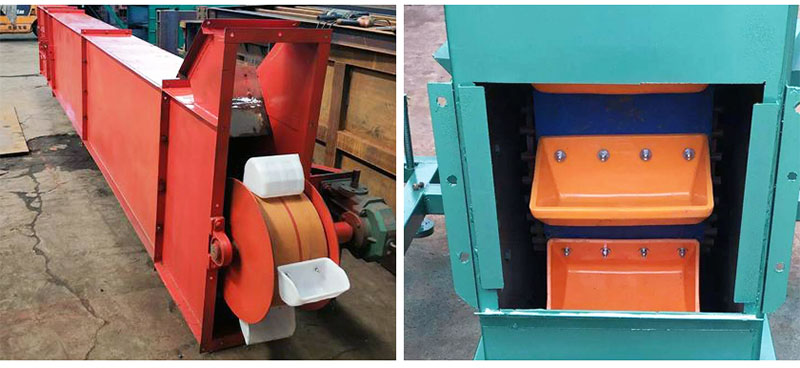

Тип Q (неглубокий ковш): подходит для материалов, которые легко агломерируются (например, мокрый песок, мокрый уголь)

H-тип (бункер с дугообразным дном): подходит для порошкообразных материалов с хорошей текучестью

Тип ZD (среднеглубокий ковш): общий тип, подходит для цемента и дробленой руды.

Тип SD (глубокий ковш): подходит для сухих сыпучих материалов (таких как зерно, кварцевый песок)

Почему стоит выбрать Ковшовый элеватор ленточного типа?

Элементы сравнения	Ленточный ковшовый элеватор	Цепной ковшовый элеватор
Метод тяги	Резинка	Цепь (кольцевая цепь/пластинчатая цепь)
Шум работы	Низкий (<65 дБ)	Выше (<75 дБ)
Применимая температура	Обычная лента ≤60°C, лента, стойкая к воздействию лент ≤120°C	До 250°C
Расходы на техническое обслуживание	Низкий (легкая замена ремня)	Высокая (цепь быстро изнашивается)
Скорость транспортировки	1,4-2,0 м/с (устойчиво)	0,5-1,2 м/с (большой удар)
Применимые материалы	Малоабразивные материалы (уголь, зерно)	Высокоабразивные материалы (руда, клинкер)

Вывод: Ковшовый элеватор ленточного типа больше подходит для легких и малоабразивных материалов, тогда как цепной элеватор подходит для условий высоких температур и высокого износа.

Плавная работа: гибкая трансмиссия с резиновым ремнем снижает вибрацию и повреждение материала.

Энергосбережение и высокая эффективность: использование приточной подачи для снижения возврата материала и неэффективной мощности

Хорошая герметизация: полностью закрытая конструкция для снижения пылевого загрязнения.

Длительный срок службы: высокопрочные ремни могут использоваться в течение 3–5 лет, что значительно превышает срок службы цепи.

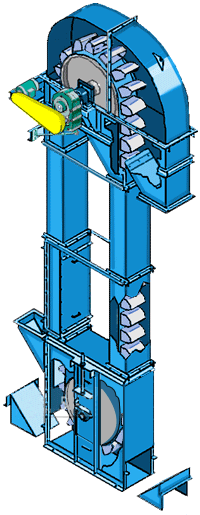

Как работает Ковшовый элеватор ленточного типа?

Материал поступает через нижнее загрузочное отверстие, и бункер загружается материалом путем выкапывания или самотеком. Лента заставляет бункер подниматься вертикально, и материал стабильно транспортируется в закрытом корпусе. Достигнув вершины, центробежная сила и сила тяжести заставляют материал выгружаться через выпускное отверстие.
