Линейный вибрационный грохот‌

Related Videos

Screening plastic particles

Linear vibrating screen with belt conveyor

Что такое Линейный вибрационный грохот?

Линейный вибрационный грохот, называемый линейным ситом, подходит для различных сухих порошкообразных или сыпучих материалов с размером частиц материала 0,074-5 мм, содержанием влаги менее 70% и отсутствием липкости. Грохот приводится в движение двумя двигателями, может автоматически выгружать материалы, имеет большую производительность и низкое энергопотребление и больше подходит для круглосуточной работы сборочной линии.

Форма Линейного вибрационного грохота прямоугольная, модели включают в себя модели 520, 525, 1020, 1025, 1030 и т. д.

В чем преимущества инейного вибрационного грохота?

Линейный вибрационный грохот обладает характеристиками высокой скорости, многофункциональности и регулируемости. Он подходит для просеивания и сортировки различных материалов. Он является одним из важных сортировочных устройств. Кроме того, он также имеет следующие характеристики

1. Он может просеивать гранулированные материалы с размером ячеек менее 400 меш, а эффективность просеивания может достигать более 96%.

2. Конструкция сита из 1–6 слоев позволяет одновременно просеивать от 2 до 7 материалов с разным размером частиц, что позволяет удовлетворить потребности различных клиентов.

3. Двойной привод, большая возбуждающая сила, производительность до 20 тонн/час, потребление энергии может быть снижено на 30%.

4. Полностью закрытая конструкция исключает попадание пыли.

5. Экран можно легко и быстро заменить, это займет всего 3-5 минут. Существует множество вариантов материалов экрана (нейлон, полипропиленовая сетка).

инейный вибрационный грохот структура

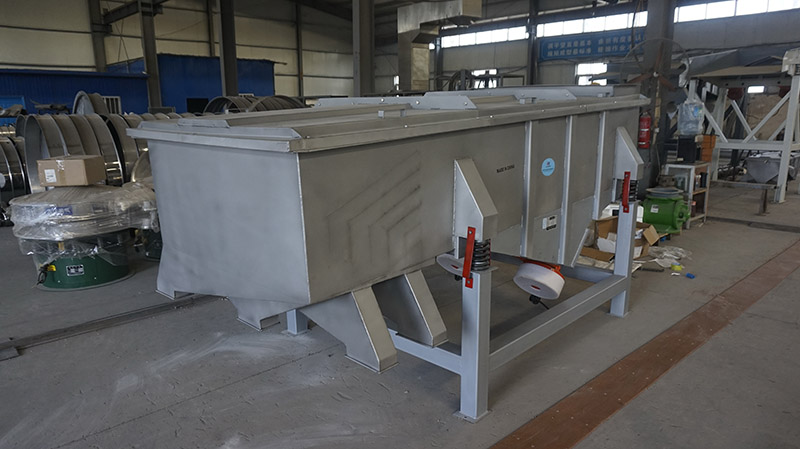

Вибрационный грохот серии DZSF в основном состоит из короба грохота, рамы грохота, сетки грохота, вибродвигателя, основания двигателя, пружины гашения вибрации, кронштейна и т. д.

Корпус сита: Сварен из нескольких стальных пластин разной толщины. Имеет определенную прочность и жесткость и является основным компонентом машины сита.

Рама экрана: Изготовлена ​​из сосны или дерева с меньшей деформацией, в основном используется для поддержания экрана в плоском состоянии и достижения нормального просеивания.

Сетка: Существует несколько типов сеток, включая сетки из мягкой стали, латуни, бронзы, нержавеющей стали и т. д.

Вибромотор (методы использования и обслуживания см. в руководстве по эксплуатации вибромотора).

Основание двигателя: установите вибрационный двигатель, а соединительные винты необходимо затянуть перед использованием, особенно в первые три дня пробного использования новой просеивающей машины, и их необходимо затягивать неоднократно, чтобы избежать ослабления и возникновения несчастных случаев.

Виброгасящая пружина: предотвращает передачу вибрации на землю и выдерживает весь вес короба грохота. При установке пружина должна быть расположена вертикально к земле.

Кронштейн: состоит из четырех столбов и двух стальных швеллеров, поддерживающих короб сита. Во время установки столбы должны быть вертикальны земле, а стальные швеллеры под двумя столбами должны быть параллельны друг другу.

Как работает инейный вибрационный грохот?

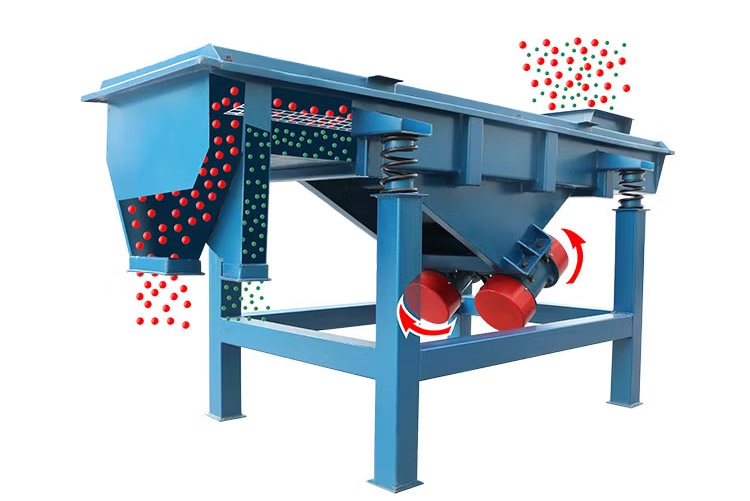

инейный вибрационный грохот приводится в движение двойными вибрационными двигателями. Когда два вибрационных двигателя вращаются синхронно и в противоположных направлениях, возбуждающие силы, создаваемые их эксцентриковыми блоками, компенсируют друг друга в направлении, параллельном оси двигателя, и накладываются в результирующую силу в направлении, перпендикулярном оси двигателя. Таким образом, траектория движения экрана представляет собой прямую линию.

Два вала двигателя имеют угол наклона в вертикальном направлении относительно поверхности сита. Под действием объединенной силы возбуждающей силы и собственной гравитации материала материал подбрасывается вверх и подпрыгивает или движется вперед по прямой линии на поверхности сита, тем самым достигая цели просеивания и сортировки материала. Подходит для просеивания различных сухих порошкообразных или гранулированных материалов с размером частиц 0,074-5 мм, содержанием воды менее 7% и отсутствием липкости. Размер частиц исходного сырья не превышает 10 мм.

инейный вибрационный грохот параметров

Модель Размер поверхности экрана
(мм)
Количество слоев экрана Размер ячейки Объем обработки
(т/ч)
Время вибрации Двойная амплитуда
(мм)
Мощность двигателя
(кВт)
Угол направления вибрации Размеры
(длина × ширина × высота) мм
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

В каких отраслях можно использовать инейный вибрационный грохот?

В качестве обычного просеивающего оборудования инейный вибрационный грохот широко используется во многих отраслях промышленности, включая, помимо прочего, просеивание и классификацию различных гранул, порошков и жидких материалов. Ниже перечислены некоторые отрасли, где применяются линейные вибросита:

Пищевая промышленность: кунжут, арахис, соя, пшеничные отруби, кукуруза, специи, соль, крахмал и т. д.

Фармацевтическая промышленность: китайские лекарственные порошки, гранулы, пеллеты и т. д.

Химическая промышленность: мочевина, удобрения, кокс, активированный уголь и т. д.

Металлургическая промышленность: огнеупорные материалы, каолин, известь, глинозем, кварцевый песок, свинцовый порошок, алюминиевый порошок и др.

Другие отрасли: пластиковые частицы, абразивы, добавки, активированный уголь и т. д.

инейный вибрационный грохот Случай клиента

Информация о клиенте Потребности клиентов Решение Обратная связь с клиентами
Крупное горнодобывающее предприятие, занимающееся в основном добычей и переработкой железной руды. Необходимо эффективное и долговечное сортировочное оборудование для переработки больших объемов руды и обеспечения точности сортировки. Используя инейный вибрационный грохот модели 1030, оборудование обладает характеристиками высокой частоты и большой амплитуды, что позволяет быстро сортировать руду, одновременно снижая потребление энергии и шум. Эффективность грохочения возросла на 30%, что соответствует потребностям крупного производства; оборудование работает стабильно, имеет низкие затраты на техническое обслуживание и увеличенный срок службы; заказчики высоко удовлетворены точностью грохочения и долговечностью оборудования.
Предприятие по производству строительных материалов, основным видом деятельности которого является производство песка, гравия и бетонного сырья. Для повышения качества продукции необходимо точно классифицировать песок и гравий с различными размерами частиц. Выбирайте инейный вибрационный грохот, оснащенный полиуретановым экраном и резиновой пружиной для адаптации к высокоинтенсивным рабочим условиям. Достигнута точная сортировка песка и гравия, а уровень квалификации продукции увеличен до 98%. Оборудование работает с низким уровнем шума и соответствует требованиям по охране окружающей среды. Клиенты высоко оценили стабильность и эффект просеивания оборудования.
Химическому предприятию, выпускающему продукцию тонкого органического синтеза, требуется высокоточный отбор сырья. Сортировочное оборудование должно обладать высокой точностью и надежностью, чтобы адаптироваться к особенностям химического сырья. В нем используется прочная просеивающая машина, оснащенная ситом из высокомарганцовистой стали и эксцентриковой блочной конструкцией, что обеспечивает точность просеивания и долговечность оборудования. Точность просеивания достигает 99,5%, что соответствует высоким стандартам химического производства; оборудование легко обслуживать, что сокращает время простоя; клиенты очень довольны работой оборудования и послепродажным обслуживанием.

Как выбрать инейный вибрационный грохот?

① Описание модели: К обычным моделям Dahan инейный вибрационный грохот относятся: тип 515, тип 525, тип 530, тип 1025, тип 1030, тип 1240, тип 1530, тип 1540 и т. д. Номер модели обозначает длину и ширину линейной виброситовой поверхности.

Например: тип 525: 0,5м x 2,5м

②Описание материала: инейный вибрационный грохот, в наличии материалы:

1) Углеродистая сталь Q235: этот материал выбирается для стандартных моделей, имеет широкую сферу применения, низкую стоимость и небольшие инвестиции.

2) Деталь, контактирующая с материалами, изготовлена ​​из нержавеющей стали: кронштейн изготовлен из углеродистой стали и обычно используется в отраслях с высокими требованиями к гигиене, таких как пищевая и химическая промышленность.

3) Полностью нержавеющая сталь: обычно используется в отраслях с очень высокими требованиями к гигиеническим условиям, таких как медицина, пищевая промышленность и т. д., полированная внутри и снаружи, без мертвых зон, в соответствии с гигиеническими стандартами пищевой и фармацевтической промышленности.

③ Описание слоев: 1–6 слоев экранов являются необязательными.

Один слой сита может просеивать материал на 2 различных класса размеров частиц.

Двухслойное сито может просеивать материал на 3 различных класса размеров частиц.
