Ковшовый элеватор‌

Что такое Ковшовый элеватор?

Ковшовый элеватор – это промышленное оборудование, предназначенное для вертикального подъема сыпучих материалов (зерна, цемента, угля, песка и др.). They consist of a series of buckets attached to a belt or chain, moving along a defined path between a lower loading point and an upper discharge point. We offer various types of bucket elevators.

Ceramic powder conveying

Cement clinker conveying

Грузоподъемность до 500 т/ч

Высота подъема до 60 м

Износостойкие материалы

Автоматизированное управление

В чем преимущества Ковшовый элеватор?

Малая мощность привода: применяется поточная подача, индукционная разгрузка и интенсивная компоновка бункера большой емкости. При подъеме материала откат и копание практически отсутствуют, поэтому допустимая мощность невелика.

Широкий диапазон подъема: этот тип лифта предъявляет мало требований к типу и характеристикам материалов. Он может поднимать не только обычные порошкообразные и мелкозернистые материалы, но и материалы с высокой абразивностью. Он имеет хорошую герметизацию и меньше загрязняет окружающую среду.

Высокая эксплуатационная надежность: принцип конструкции и метод обработки обеспечивают надежность работы всей машины, при этом срок безотказной работы составляет более 20 000 часов. Большая высота подъема. Подъемник работает плавно, что позволяет достигать большей высоты подъема.

Длительный срок службы: подача материала осуществляется поточным способом, нет необходимости использовать ковш для выкапывания материала, а сдавливание и столкновение материалов происходит редко. Эта машина спроектирована таким образом, чтобы гарантировать меньшее разбрасывание материалов во время подачи и выгрузки, что снижает механический износ.

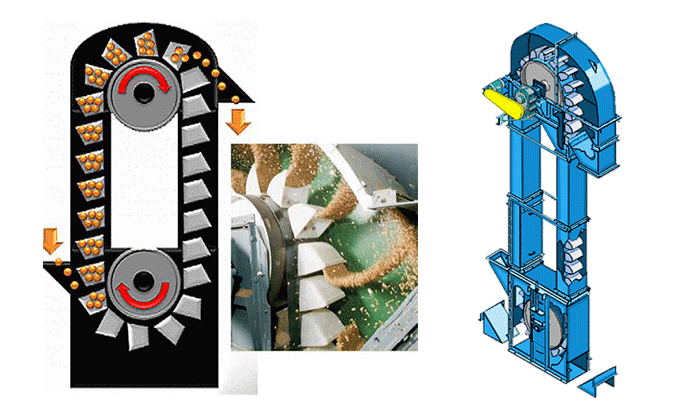

Как работает Ковшовый элеватор‌?

Ковшовый элеватор работает по следующему принципу:

Загрузка материала – Сыпучий продукт поступает в нижнюю часть элеватора (башмак).

Захват ковшами – Ковши, закрепленные на цепи или ленте, захватывают материал.

Подъем – Приводной механизм перемещает ковши вверх по направляющим.

Выгрузка – В верхней точке материал высыпается под действием центробежной силы или гравитации.

Обратный ход – Пустые ковши возвращаются вниз для нового цикла.

Параметры Ковшовый элеватор‌

модель	TD160				TD250				TD315				TD400
Форма бункера	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
Пропускная способность (м3/ч)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
Ширина ковша (мм)	160				250				315				400
Емкость ковша (л)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
Расстояние между ковшами (мм)	280		350		360		450		400		500		480		560
Ширина полосы пропускания (мм)	200				300				400				500
Скорость ковша (м/с)	1.4				1.6				1.6				1.8
Количество материала (мм)	25				35				45				55
модель	TD500				TD630			TD160		TD250		TD350		TD450
Форма бункера	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
Пропускная способность (м3/ч)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
Ширина ковша (мм)	500				630			160		250		350		450
Емкость ковша (л)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
Расстояние между ковшами (мм)	500		625		710			300		400		500		640
Ширина полосы пропускания (мм)	600				700			200		300		400		500
Скорость ковша (м/с)	1.8				2			1		1.25		1.25		1.25
Количество материала (мм)	60				70			25		35		45		55

проиллюстрировать:

1. Вместимость ковша, указанная в таблице, является расчетной, а производительность транспортировки рассчитана на основе коэффициента заполнения 0,6.

2. Ковшовый элеватор используется для:

Неглубокая воронка: для транспортировки влажных материалов, которые легко комкуются и которые трудно выбрасывать. Например, мокрый песок, мокрый уголь и т. д.

Глубокий бункер: для транспортировки сухих, сыпучих и легко выбрасываемых материалов. Такие как цемент, угольные блоки, гравий и т. д.

Серийный номер	Смазочные детали	Смазочные материалы	Цикл смазки	Метод смазки
1	Подшипники трансмиссионного и натяжного ролика	Водостойкая смазка	200 часов	Использовать масленку
2	Муфта обратного хода	Водостойкая смазка	50 часов	Использовать масленку
3	Затяните болты	Водостойкая смазка	500 часов	Мазок
4	Электродвигатель	Водостойкая смазка	6 месяцев	35

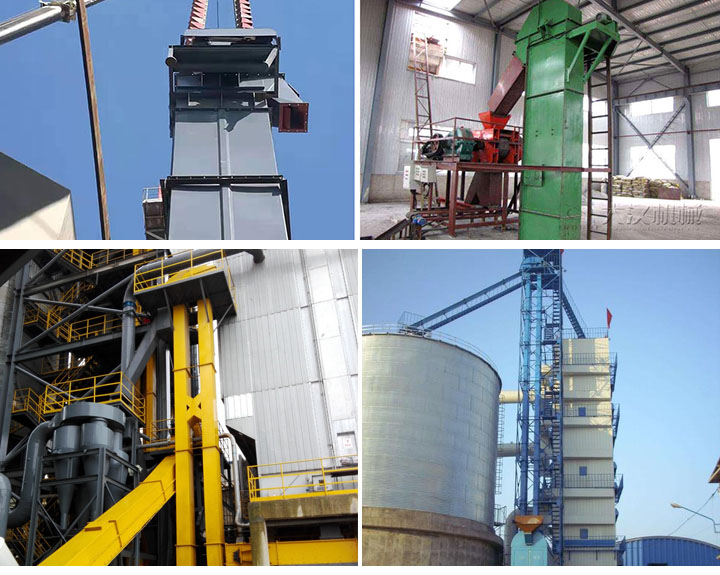

Каковы применения Ковшовый элеватор‌?

Сельском хозяйстве – Транспортировка зерна, комбикормов.

Строительной отрасли – Перемещение цемента, песка, щебня.

Горнодобывающей промышленности – Подъем угля, руды, минералов.

Пищевой промышленности – Переработка сахара, муки, соли.

Химической промышленности – Транспорт гранулированных удобрений.
