Цепной ковшовый элеватор‌

Что такое Цепной ковшовый элеватор?

Цепной ковшовый элеватор — это надежная вертикальная транспортная система, предназначенная для эффективной транспортировки сыпучих материалов, таких как зерно, цемент, уголь и минералы. Он состоит из сплошного ковша, соединенного с прочной цепью, что обеспечивает плавную и надежную передачу материала с нижнего на верхний уровень.

Ceramic powder conveying

Cement clinker conveying

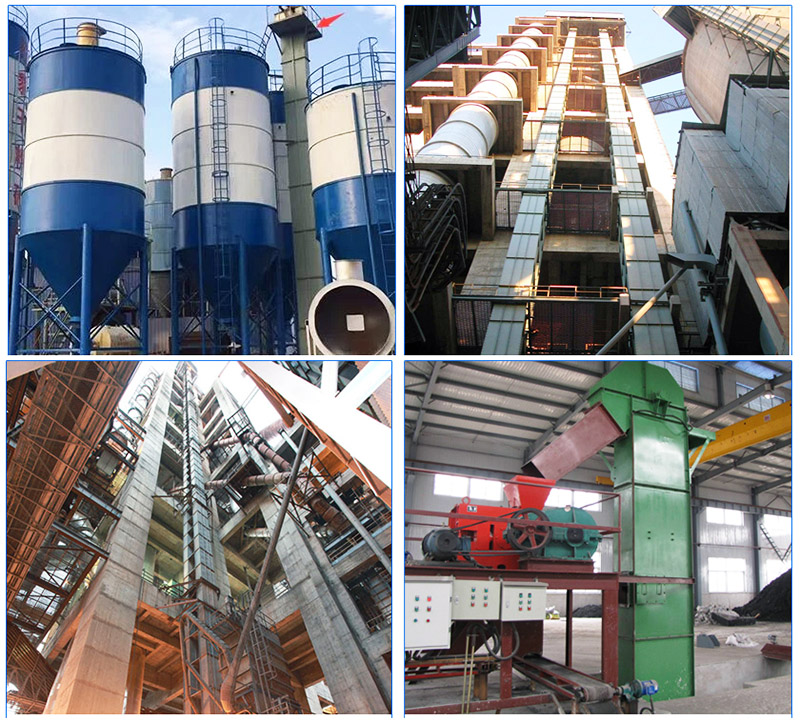

Оборудование широко используется в таких отраслях, как производство цемента, горнодобывающая промышленность, сельское хозяйство и химическая переработка, где требуется высокопроизводительная и непрерывная транспортировка материалов. В отличие от ленточных ковшовых элеваторов, модели с цепным приводом обладают большей прочностью и грузоподъемностью, что делает их идеальными для абразивных или тяжелых материалов.

В чем преимущества Цепной ковшовый элеватор?

Высокая грузоподъемность: разработан для тяжелых условий эксплуатации и может обрабатывать от 5 до 200 тонн материала в час.

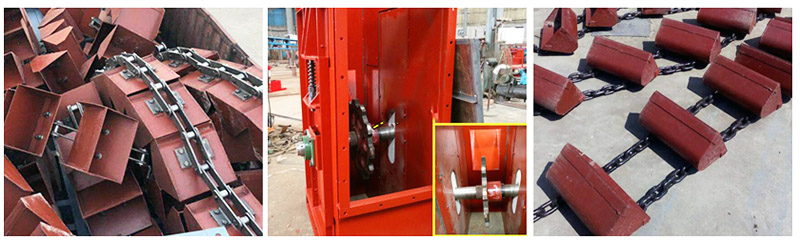

Прочная конструкция: цепь изготовлена из высокопрочного легированного стального сплава, а износостойкий бункер обеспечивает длительный срок службы.

Энергосбережение: оптимизированная конструкция снижает потребление электроэнергии на 15–30 % по сравнению с традиционными подъемниками.

Универсальная обработка материалов: подходит для порошков, гранул, кусков и абразивных материалов.

Настраиваемые параметры: доступны конструкции с одной или двумя цепями, с различными размерами бункеров и конфигурациями разгрузки.

Как работает Цепной ковшовый элеватор?

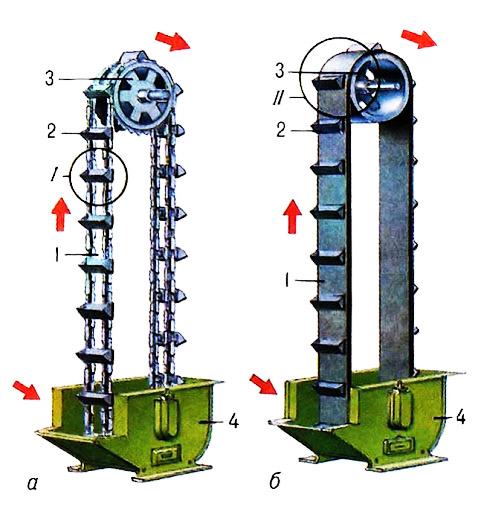

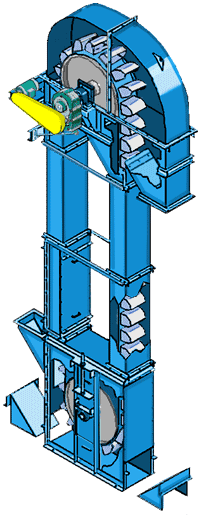

После запуска Цепной ковшовый элеватор двигатель вырабатывает мощность и через муфту передает необходимую мощность на редуктор. Маленькая звездочка приводит в движение большую звездочку, тем самым приводя в движение всю машину. Материал поднимается из нижнего загрузочного бункера на определенную высоту с помощью конвейерной ленты или цепи, а затем выбрасывается, тем самым завершая задачу по транспортировке и подъему материала.

Технические параметры Цепной ковшовый элеватор

модель	TD160				TD250				TD315				TD400
Форма бункера	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
Пропускная способность (м3/ч)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
Ширина ковша (мм)	160				250				315				400
Емкость ковша (л)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
Расстояние между ковшами (мм)	280		350		360		450		400		500		480		560
Ширина полосы пропускания (мм)	200				300				400				500
Скорость ковша (м/с)	1.4				1.6				1.6				1.8
Количество материала (мм)	25				35				45				55
модель	TD500				TD630			TD160		TD250		TD350		TD450
Форма бункера	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
Пропускная способность (м3/ч)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
Ширина ковша (мм)	500				630			160		250		350		450
Емкость ковша (л)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
Расстояние между ковшами (мм)	500		625		710			300		400		500		640
Ширина полосы пропускания (мм)	600				700			200		300		400		500
Скорость ковша (м/с)	1.8				2			1		1.25		1.25		1.25
Количество материала (мм)	60				70			25		35		45		55

Каковы применения Цепной ковшовый элеватор?

Цементная промышленность: транспортировка клинкера, известняка и сырья.

Горное дело и полезные ископаемые: Переработка угля, руд и заполнителей.

Сельское хозяйство: Перевозка зерна, семян и удобрений.

Химическая и пищевая промышленность: транспортировка порошков, пеллет и гранул.

Переработка отходов: модернизация измельченных материалов и биомассы.
