экран тумблера‌

Что такое экран тумблера?

Экран тумблера — это механическое оборудование, используемое для просеивания, разделения или классификации материалов. Оно использует принцип искусственного встряхивания. Материалы демонстрируют эвольвентное спиральное движение по поверхности сита, при этом точность просеивания достигает 90-95%, а производительность в 5-10 раз превышает производительность вибрационного сита. Эркан тумблэр просеивает материалы посредством щадящего просеивания горных пород, не повреждая исходную структуру частиц. Он имеет длительный срок службы и не подвержен статическому электричеству. Он используется для просеивания тонких и сверхтонких порошков и особенно подходит для труднообрабатываемых материалов.

Какие виды Экран тумблера существуют?

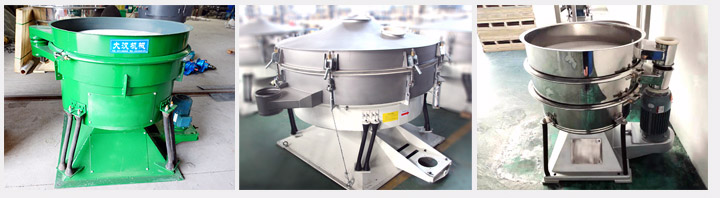

Компания Dahan Machinery выпускает экранные тумблеры двух типов: обычные экран тумблера с круглым экраном и ультразвуковые экран тумблера:

Обычный круглый экран тумблера: Подходит для всех мелких и сверхмелких порошков и гранулированных материалов, особенно подходит для материалов, с которыми трудно работать.

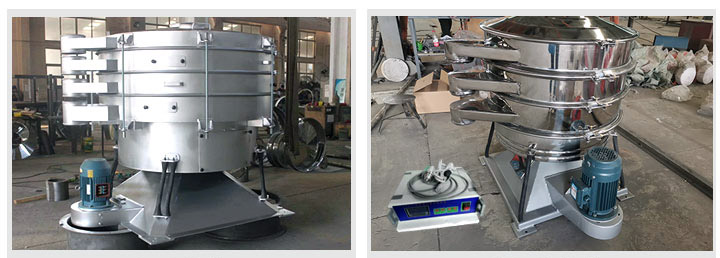

Ультразвуковой экран тумблера: Это ультразвуковая система сортировки, основанная на обычном экран тумблера. Он обладает сильной адсорбцией, легкой агломерацией, высоким статическим электричеством, высокой тонкостью, высокой плотностью, легким удельным весом и другими проблемами просеивания. Он увеличивает скорость прохождения сетки, снижает риск блокировки сетки и увеличивает производительность.

экран тумблера Dahan также может выбирать материалы из углеродистой и нержавеющей стали в соответствии с материалами сортировки пользователя.

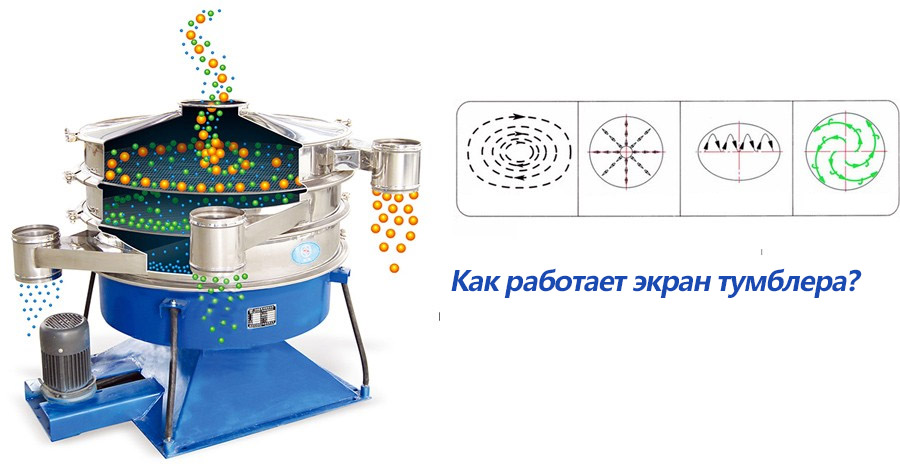

Как работает экран тумблера?

Основное вращательное движение экрана тумблера аналогично ручному просеиванию, эксцентриситет регулируется от 25 до 40 мм, а тихоходный клиноременный привод регулируется от 120 до 360 об/мин. Время пребывания каждого продукта можно регулировать с помощью радиального направления и угла резки поворотного сита серии Zhentai по отношению к оси привода. Таким образом, устанавливается горизонтальное и метательное трехмерное кувыркающееся движение. Материал равномерно распределяется по всей поверхности сита от центра к внешнему краю, распространяясь в осевом направлении по спирали. Таким образом, мелкие частицы завершают весь процесс просеивания. Горизонтальные и вертикальные ускорения увеличиваются с движением частиц, и частицы, близкие к размеру отверстий сита, успешно отделяются; более крупные частицы транспортируются к выходу, где поток контролируется регулируемым направляющим устройством. Направляющее устройство является еще одним фактором управления временем пребывания материала. Этот процесс повторяется между каждым слоем сита.

Особенности экрана таммблера

1. Высокая эффективность просеивания: экран тумблера эффективно имитирует действия и процессы ручного просеивания. Материал представляет собой эвольвентную спиральную траекторию движения по поверхности сита, что позволяет материалу перемещаться на относительно большое расстояние по относительно большой площади. Он может достигать 6-уровневого разделения, а точность просеивания достигает 90–95%.

2. Высокая производительность: просеивание мягкой породы, отсутствие высокоскоростной вибрации, не повреждает первоначальную структуру частиц материала, не создает статического электричества и больше подходит для просеивания легковоспламеняющихся, взрывоопасных и генерирующих статическое электричество материалов.

3. Отверстия сита не засоряются: опционально доступны три вида устройств для очистки сита: прыгающий мяч, ультразвуковая волна и барабанная щетка. Технология предотвращения засорения разнообразна, и отверстия сита нелегко засорить, что способствует повышению точности просеивания и производительности просеивания.

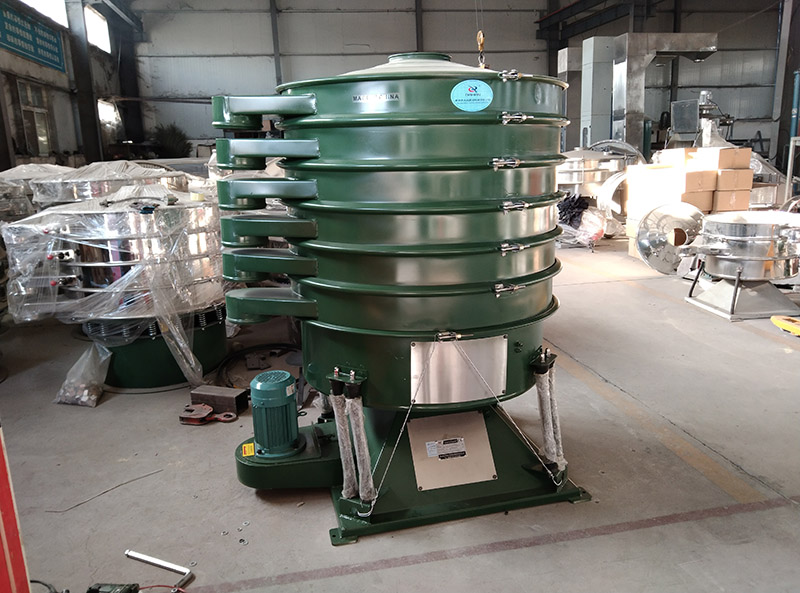

4. Многослойное экранирование: эффективная площадь экранирования каждого слоя составляет 0,28–6,4 м2, можно использовать до 5 слоев.

5. Длительный срок службы: он работает на низкой частоте и при небольшой нагрузке, а ускорение в 4-5 раз ниже, чем у вибрационного сита, что снижает вероятность повреждения сита и продлевает срок его службы.

6. Низкий уровень шума при работе: оптимизация шума и балансировка веса, низкая динамическая нагрузка на фундамент.

7. Отсутствие пылевого загрязнения: полностью закрытая конструкция, хорошая герметизация и эффект удаления пыли, по сути, отсутствие утечки пыли материала.

структура экрана тамблера

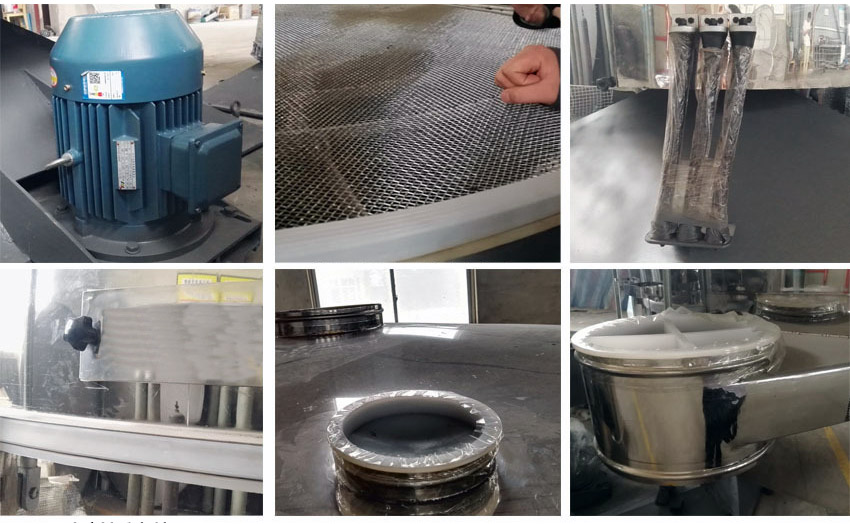

Экран тумблера в основном состоит из впускного отверстия, рамы сита, экрана, двигателя, уплотнительного кольца, выпускного отверстия, решетки, кольца балки, нижней рамы, узла основного шарнира, регулировочного блока, вибрирующего тела, пружины, предотвращающей вращение, узла главного вала, шкива, основания и других частей.

Технические параметры экрана тумблера

<тело> <тр> <тр> <тр>
Модель Диаметр
(мм)
Область экрана
(м²)
Размер подачи
(мм)
Размер экрана
(мм)
Мощность обработки
(т/ч)
Амплитуда
((мм)
Мощность двигателя
(кВт)
YBS800 800 0,29 ≤25 0,073-3 6-10 5-8 0.75
YBS1000 1000 0,71 8-15 1.5
YBS1200 1200 1.11 15-30 2.2
YBS1600 1600 1.83 25-40 3
YBS2000 2000 2.62 30-50 4
YBS2500 2500 4.61 40-60 5.5

экран тамблера Применение в отраслях промышленности

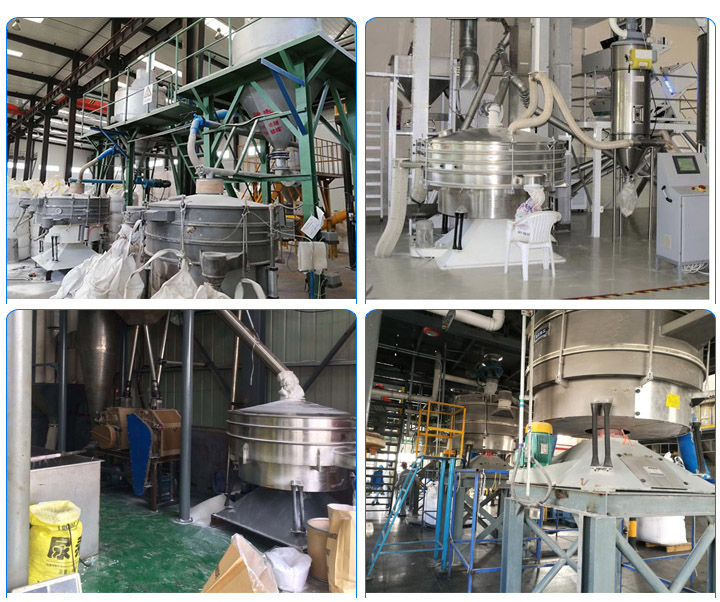

Экран тумблера широко используется при классификации и переработке мелких частиц и мелкодисперсных порошковых материалов во многих отраслях промышленности, таких как химия, пищевая, медицина, производство пластмасс, горнодобывающая промышленность, деревообрабатывающая промышленность, сельское хозяйство, металлургия и строительство.

Пищевая промышленность: мука, сахар, соль, щелочь, глутамат натрия, соевое молоко и т. д.

Фармацевтическая промышленность: порошок китайской медицины, порошок западной медицины, гранулы китайской и западной медицины и т. д.

Химическая промышленность: смолы, покрытия, резина, пластмассы, удобрения, мочевина и т. д.

Металлургическая промышленность: кварцевый песок, оксид цинка, оксид магния, электромагнитный порошок и др.

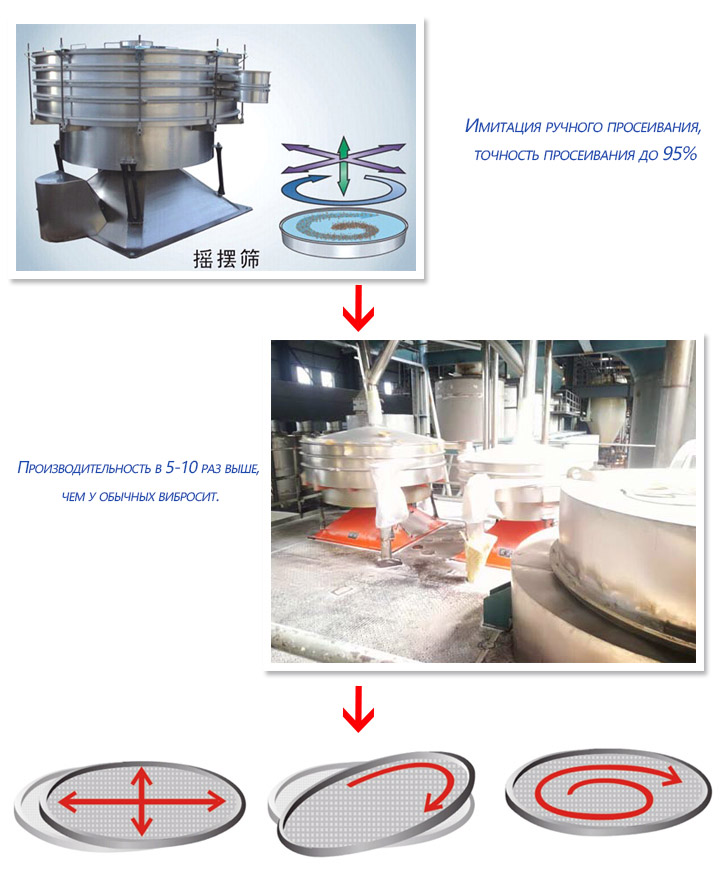

В чем преимущества экран тумблера  перед обычным Вибрационный грохот?

1. Высокая точность просеивания: эффективность просеивания может достигать 90% -95%. Установив устройство для очистки сетки, можно гарантировать, что засорение отверстий практически отсутствует.

2. Большая производительность просеивания: производительность качающегося грохота в 5-10 раз превышает производительность обычного вибрационного грохота.

3. Низкий уровень разрушения материала: в качающемся сите используется принцип имитации искусственного просеивания, что не повреждает форму материала из-за высокоскоростной вибрации и улучшает качество готовой продукции. Обычно вибрационные грохоты используют принцип высокоскоростной вибрации для просеивания материалов, однако высокоскоростная вибрация разрушает форму материалов.

экран тумблера очистить сеть

экран тумблера сит оснащена тремя устройствами: ультразвуковым, с помощью прыгающего шарика и вращающейся щетки.

Ультразвуковая очистка: на сетку передаются ультразвуковые волны высокой частоты, которые не только очищают сетку, но и значительно увеличивают производительность. Подходит для большинства тонких, объемных и трудно поддающихся просеиванию материалов.

Очистка с помощью прыгающих шариков: резиновые и силиконовые шарики, безопасные для пищевых продуктов, подпрыгивают на перфорированной пластине под сеткой, ударяясь о металлическую сетку, что снижает ее засорение. Эта система проста в использовании и обслуживании и подходит для большинства гранулированных материалов.

Очистка барабанной щеткой: барабанная щетка приводится в действие редуктором, установленным на базовом диске, а сетка щетки вращается под качающимся ситом для очистки материала. Подходит для просеивания сферических, кристаллических и хрупких материалов.
